Ampli DIY Zenquito 2X50W

[Lantenac]

Je vous présente mon ampli principal de mon installation, un ampli DIY sur la base de plans d'un zenquito. Il pèse 20,2 Kg, et est définitivement bien né !
Il est très neutre, mais très précis et détaillé au niveau sonorité. Il est capable de faire bouger n'importe quelles enceintes, quel que soit son rendement. Nous sommes proches de la qualité de son d'un ampli à tube !

Les photos devraient parler d'elles-mêmes :

Façade avant, plaque d'alu brute, en cours de finition


Vue globale intérieur

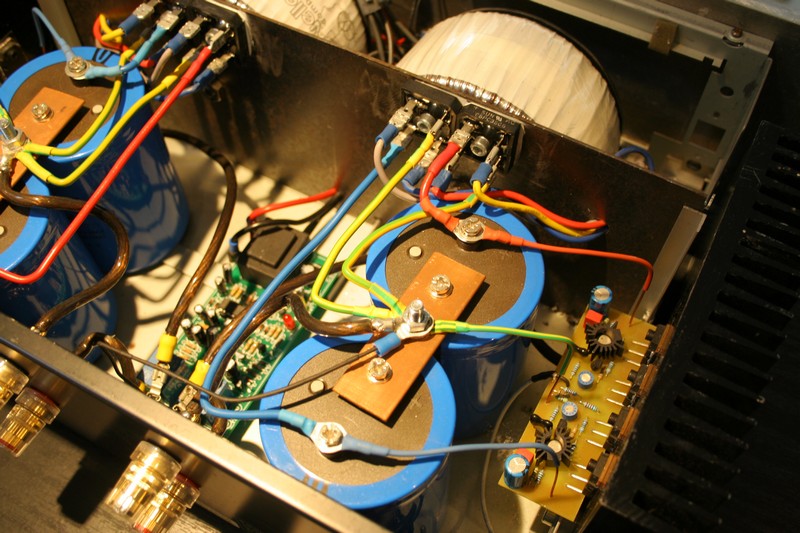

Détail d'une voie


Les mosfet de puissance

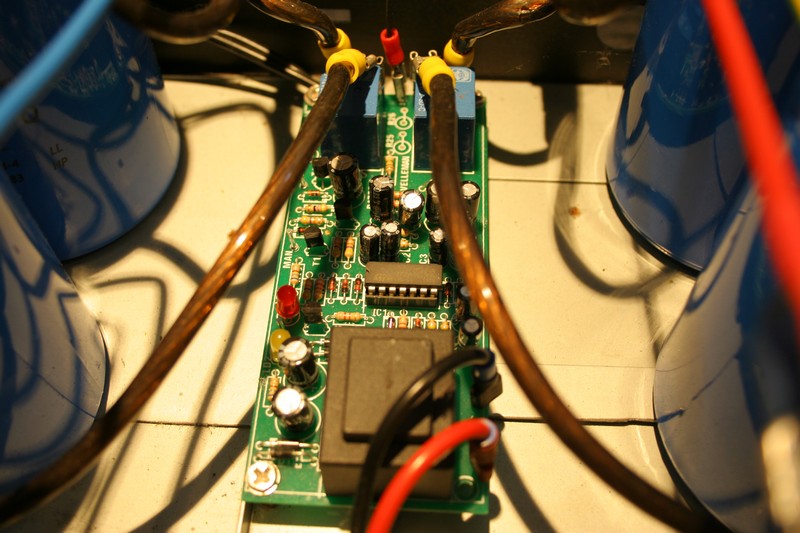

Carte protection HP

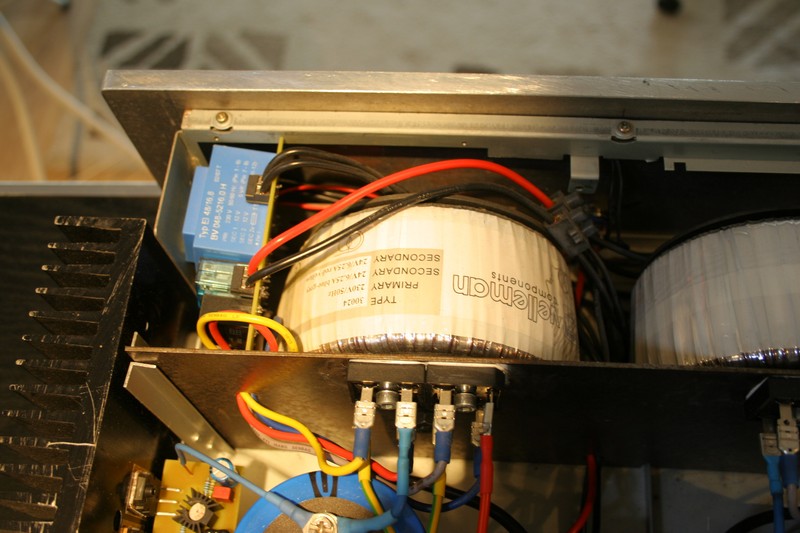

L'alimentation


Coté technique, les condensateurs sont des BC 106 68000 uF 40 V, protection des haut-parleurs par un kit velleman avec deux gros toriques pour l'alimentation en double mono.

Je travaille actuellement sur la façade, et sur la finition du capot. Mais ça fait déjà 3 ans que je l'utilise. Je vais rajouter une plaque en laiton sur le devant, et faire une surface alu brossé de la face avant (plaque d'un centimètre d’épaisseur).

Je ne pense pas qu'il y est d'autre personne ici à voir construit un Zenquito, alors ça donnera peut-être des idées à certain. Pour ceux qui veulent avoir plus d'informations, le site de référence est ici : http://jm.plantefeve.pagesperso-orange.fr/sche.html

J'ai dans mes cartons la reconstruction d'un pré-amplis à lampe Dynaco PAS3, j'ai les composants, mais je n'ai pas encore attaqué le montage. Je vous ferai une présentation ultérieurement.

[Larpaman]

Très belle réalisation
"Simple" et costaud !
Je ne doute pas que cela doit bien marcher , montage réputé sur pas mal de forum DIY

[6336A]

Bonjour

Je ne pense pas qu'il y est d'autre personne ici à voir construit un Zenquito

Perdu, j'en ai monté plusieurs dans le style, bien que je n'apprécie guère recopier le schéma de quelqu'un d'autre.
Les schémas de Mr Plantefeve sont simples, clairs, basés sur la liaison directe, inspirés par le 8W le monstre au niveau de l'étage d'entrée fet bipolaire en cascode comme le Buzzquito.
Tous ses amplificateurs sont une réussite sur le plan musical, et sont capables de mettre une branlée (en large bande) sur de nombreux critères à des amplificateurs du commerce coutant 4 fois plus chers, quelle que soit leur technique et leur âge...

[rhr9]

Je ne pense pas qu'il y est d'autre personne ici à voir construit un Zenquito, alors ça donnera peut-être des idées à certain. Pour ceux qui veulent avoir plus d'informations, le site de référence est ici : http://jm.plantefeve.pagesperso-orange.fr/sche.html:

Bonjour Lantenac ,

et bravo pour cette belle réalisation double mono !
J' ai moi aussi commis un Zenquito mais sur batterie , histoire de pousser le vice encore plus loin, ainsi qu' un M&T 15 Watts classe A .
Ces appareils fonctionnent vraiment très bien et JMP n' était jamais avare de bon conseils .




Cordialement ,
@ + Philippe.

[Wagtbtoobz]

Avec des dissipateurs comme ça, je mettrais bien quatre fois plus de trans en sortie ... tu peux essayer et nous dire ce que tu entends

[Lantenac]

Pourquoi n'avez vous pas présenté vos réalisations avant ?
En tout cas des beaux amplis. Si d'autres ont réalisés ce type d'amplis, cela va sans doute devenir le post amp zenquito...

[rhr9]

Pourquoi n'avez vous pas présenté vos réalisations avant ?
En tout cas des beaux amplis. Si d'autres ont réalisés ce type d'amplis, cela va sans doute devenir le post amp zenquito...

Bonjour Lantenac ,

ces appareils ont été construits il y a déjà un certain nombre d' années et je n' étais pas encore inscrit sur ce forum .
Je joins une photo de mon M&T 15 Watts , schéma chez JMP ainsi qu' un autre ampli plus vieux à base de schéma Elektor .

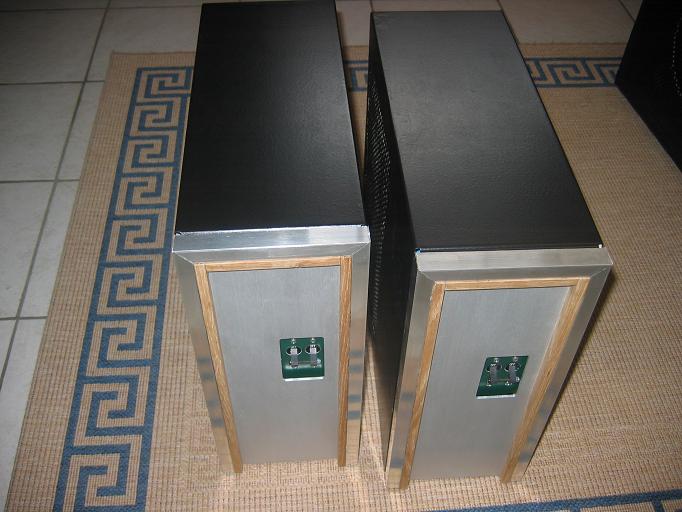

M&T 15 watts en classe A


Ampli AXL 15 watts en classe A


Cordialement ,
@ + Philippe.

[Lantenac]

Superbe. Je les trouves magnifique !
