Microscope de la débrouille

[gwir]

Bonjour,

Inspiré par cet article je me suis amusé à faire ça :


L'original utilise des plaques de plexiglas, mais comme je n'en avais pas sous le coude j'ai fais à l'isorel.

La lentille d'un vieux lecteur de cd informatique bien calée dans son trou :

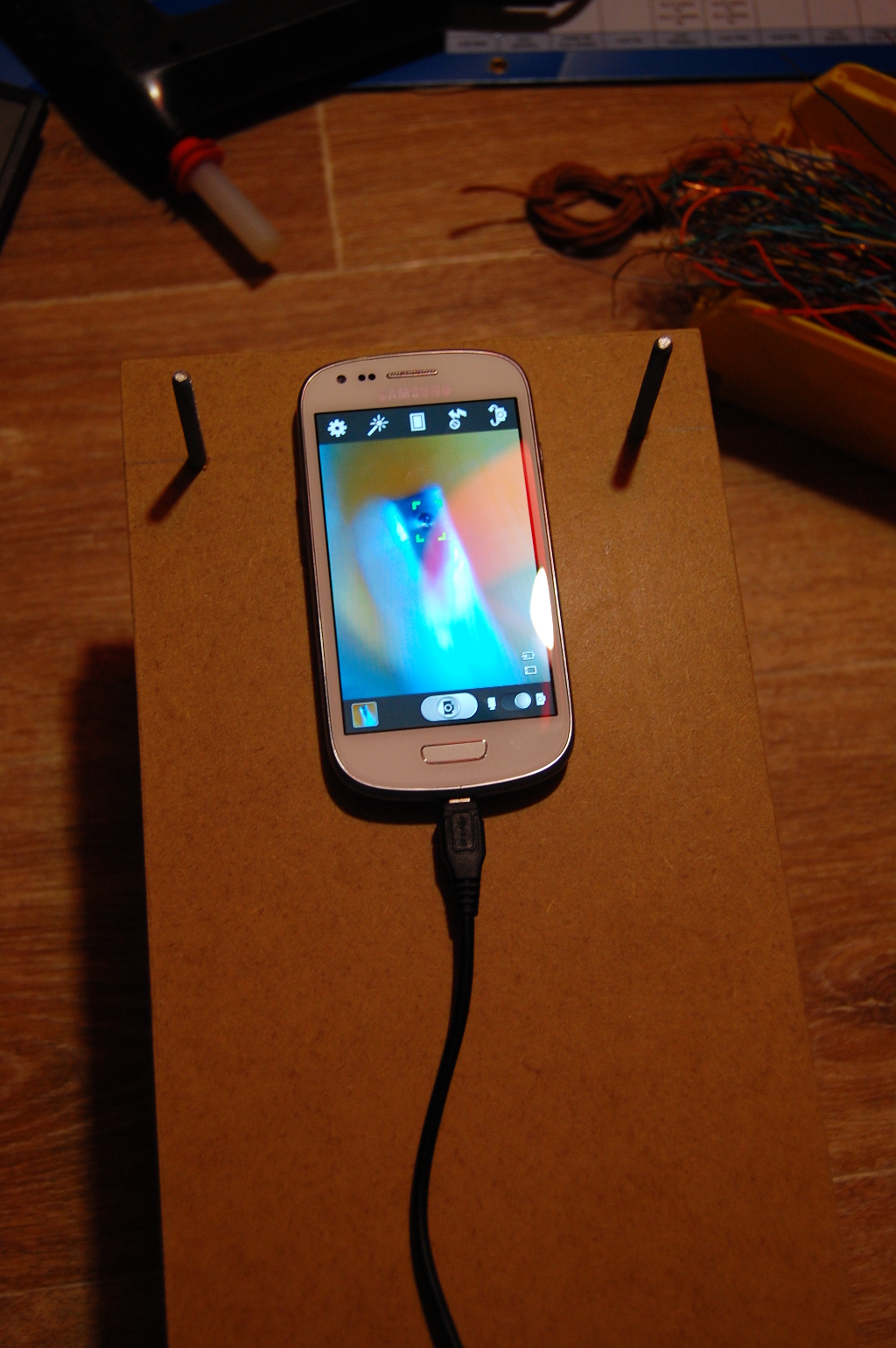

Et le petit plateau pour faire la mise au point :


On pose son téléphone portable dessus et cela permet de voir ceci par exemple (une bille de stylo à bille) :


Mais bon, nous ne sommes pas là pour collectionner des stylo, voici ce pourquoi je l'ai construit :



Exactement ce que je voulais voir ! Et ma cellule semble encore en bon état, cool !

À plus.

[Arch Stanton]

Bien joué !
Diamant elliptique visiblement.

[phil du 95]

Malin !

[Rinaldo]

Super bricolage
C'est vraiment bon.

[Klemp]

Bonjour Gilles

Exactement ce que je voulais voir ! Et ma cellule semble encore en bon état, cool !

À plus.

Ces visualisations permettent de constater l' état de propreté du diamant, de vérifier si celui-ci n' est pas fracturé, mais aucunement de constater le niveau d' usure aux points de contact.. Il faudrait pour cela "zoomer" sur le diamant lui-même et projeter de part et d' autre un faisceau lumineux permettant de mettre en évidence les méplats d' usure.

Je pense que si tu arrives à un grossissement > 100 et que tu installes un petit dispositif éclairant, tu y parviendras.

En tout cas, bravo pour l' initiative.

[gwir]

Merci pour tes encouragements Jean.

D'après le site d'origine on arriverai à un grossissement de x175. Le principal défaut de mon bricolage c'est le manque de lumière. Ayant quelques leds blanches de côté je pense les ajouter à proximité pour améliorer l'éclairage.Mais comme tout bricoleur du dimanche qui se respecte, je n'ai pas pu attendre d'avoir complètement fini l'objet avant de l'essayer . D'ailleurs les clichés actuels sont très bruités dès que l'on zoom dessus même dans le format original, ceci sans doute dû au (très) mauvais éclairage.

[gwir]

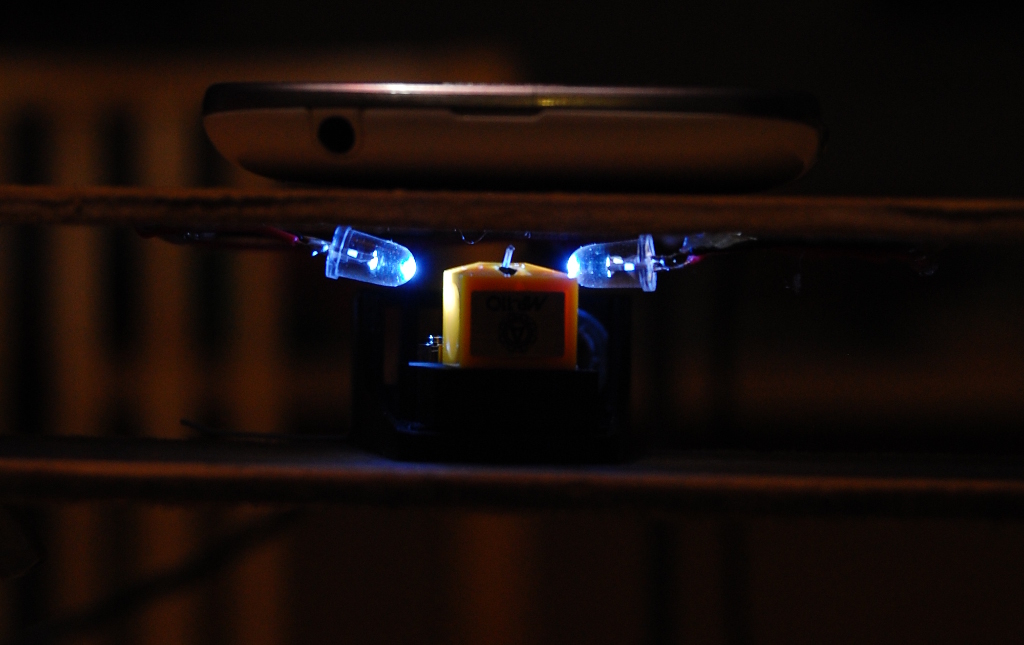

J'ai ajouté un peu de lumière :



Mais bon en fait je suis aux limites de mon matériel :



Bref, pas sûr que l'état du diamant soit plus lisible...
