Ampli de puissance à base de transistors mosfet

Fabrication maison, à base de jus de passion.
Répondre
Avatar du membre
rocknrach
Membre éminent
Messages : 1852
Enregistré le : dim. 18 avr. 2010 00:57
Localisation : 33

Ampli de puissance à base de transistors mosfet

Message par rocknrach »

:helloman: , continuons dans le Do It Les autres avec un petit ampli de puissance à transistor. Même provenance, même concepteur, et toujours votre serviteur à la réception.
Klemp

Re: Ampli de puissance à base de transistors mosfet

Message par Klemp »

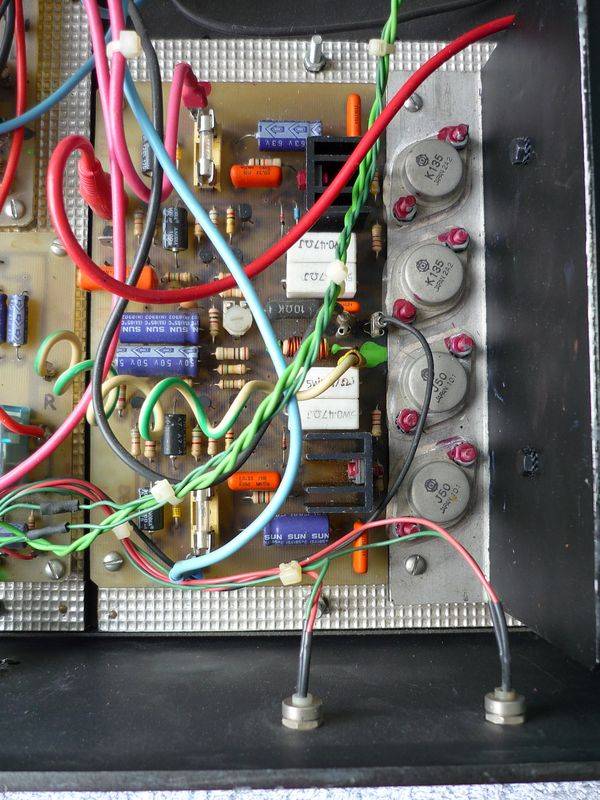

Construction extrèmement sérieuse et soignée pour du DIY Rachid....

Il n' y a que les condensateurs chimiques que je trouve un peu ""cheap"... et peut-être les résistances, mais pour le reste .. rien à dire..

Tu as pu l' écouter celui-ci ...? :)
Avatar du membre
Clavette
Membre V.I.P
Messages : 6298
Enregistré le : jeu. 31 déc. 2009 02:53
Localisation : Mr Clean Condo

Re: Ampli de puissance à base de transistors mosfet

Message par Clavette »

Le câblage est brouillon (si Yves voit ça :mrgreen: ), mais sinon c'est plutôt propre. Transistors Hitachi, par contre les refs.. :?:

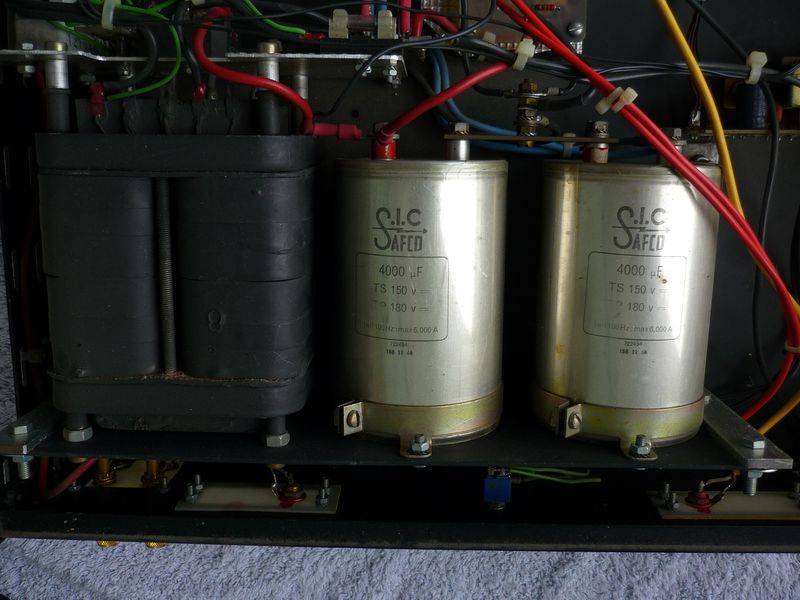

Tu as mesuré la tension aux bornes des condos d'alim? Ils sont marqués 150V, ca fait pas mal quand même.
Modifié en dernier par Clavette le mar. 22 févr. 2011 01:23, modifié 1 fois.
Cedric
Avatar du membre
rocknrach
Membre éminent
Messages : 1852
Enregistré le : dim. 18 avr. 2010 00:57
Localisation : 33

Re: Ampli de puissance à base de transistors mosfet

Message par rocknrach »

Encore une fois on est dans la petite construction discrète et qui se marie avec tous les intérieurs.

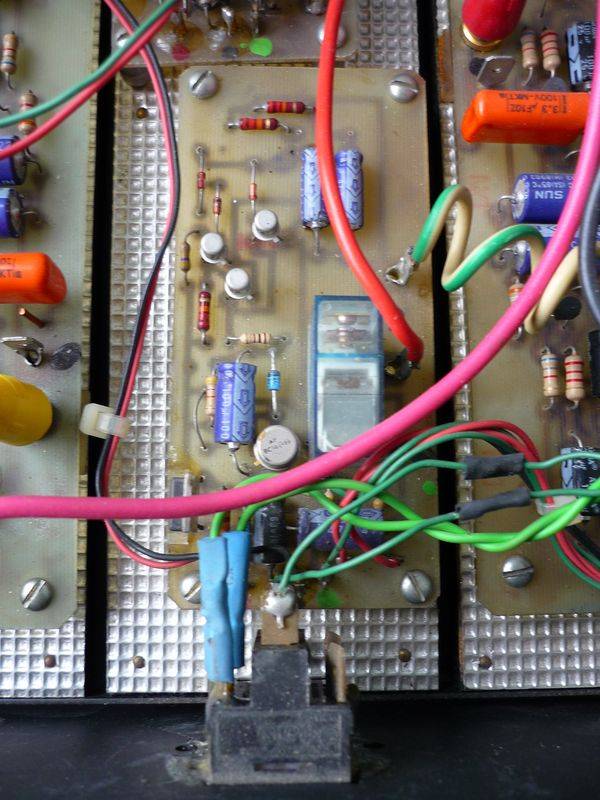

A l'allumage, comme dans un grand prix de F1, les voyants s'allument en rouge puis passent au vert au bout de quelques secondes.

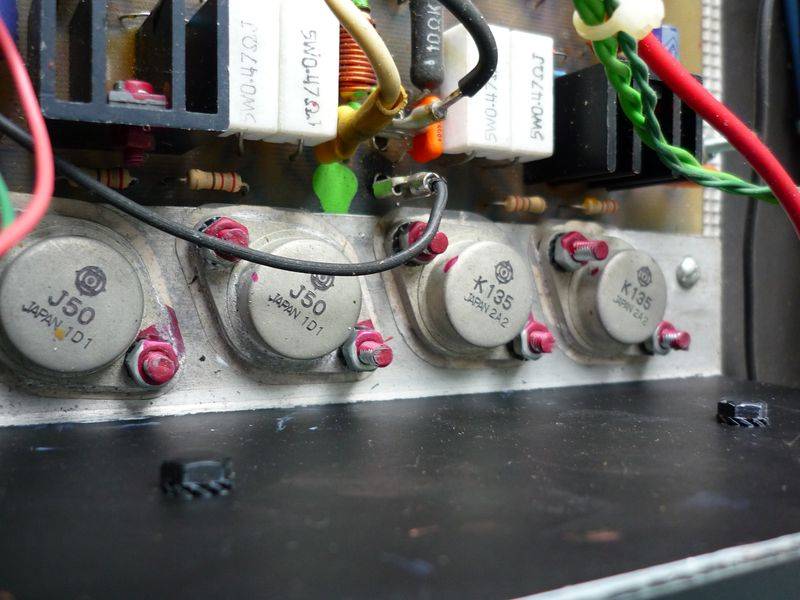

Niveau construction, les transistors sont des hitachi. On les retrouve, entre autres, dans les ampli diy crescendo de la revue elektor. Mise à part les transfo, cette construction semble très similaire et on pourrait croire que le concepteur s'en est très largement inspiré http://img17.imageshack.us/i/pict0096g.jpg/"
On retrouve des choses vaguement similaire chez le constructeur Néo Zélandais Perreaux, connu bien évidemment de tous, sur le modèle 3000b par exemple http://i28.photobucket.com/albums/c232/ ... 3000b3.jpg"
Cet ampli ressemble donc à deux engins pas vraiment vilain vilain, et doit développer une centaine de watts sous 8ohms. De quoi faire remuer les enceintes les plus mollassonnes. Branché sur les kef 104 ça a été un régal, mais sur les jbl de Nico c'était vraiment pas terrible.
Pour l'instant, et toujours sans beaucoup de recul, le son est très neutre, propre, précis et sec.
Devrait-il bénéficier d'un recapage afin de remplacer les éléments tout venant par d'autres de meilleure qualité et ainsi le transformer en bête de course? Surement. Du coup cette année sera placée sous le signe de l'optimisation ;)

Edit: donc oui Jean celui ci est peut être celui que j'ai écouté le plus, car plus facile d'usage que le 845 (encore plus maintenant). Mais comme il était souvent associé au preampli à tube, je ne pourrai vraiment m'avancer en toute objectivité, néanmoins précision et neutralité sont pour l'instant les adjectifs qui me viennent à l'esprit. Niveau impression de puissance, je n'ai pas eu à pousser beaucoup le volume, et sur les kef c'est un signe suffisant pour montrer qu'il est taillé dans du muscle ;)
Avatar du membre
rocknrach
Membre éminent
Messages : 1852
Enregistré le : dim. 18 avr. 2010 00:57
Localisation : 33

Re: Ampli de puissance à base de transistors mosfet

Message par rocknrach »

Clavette a écrit :Le câblage est brouillon (si Yves voit ça :mrgreen: ), mais sinon c'est plutôt propre. Transistors Hitachi, par contre les refs.. :?:

Tu as mesuré la tension aux bornes des condos d'alim? Ils sont marqués 120V, ca fait pas mal quand même.
Tu te souviens à qui tu parles? :mdr:
Je prends mon multimètre et je colle les fiches aux condos en position voltmètre? Je risque pas de mourir, ou pire, de cramer l'ampli?
Avatar du membre
Clavette
Membre V.I.P
Messages : 6298
Enregistré le : jeu. 31 déc. 2009 02:53
Localisation : Mr Clean Condo

Re: Ampli de puissance à base de transistors mosfet

Message par Clavette »

Oups! Désolé Rachid, j'avais oublié :pasdebol: !

Pas de risques particulier, tu touches pas les 2 cosses avec les mains et ca ira :mrgreen:

Multimètre en mode voltmètre DC, calibre 200 ou 250V (ou auto, je sais pas ce que t'as comme multi) et tu poses tes pointes sur une cosse + et une - d'un des condos.

:danger: En voltmètre, pas en ampèremètre sinon tu fais un court circuit.
Cedric
Avatar du membre
rocknrach
Membre éminent
Messages : 1852
Enregistré le : dim. 18 avr. 2010 00:57
Localisation : 33

Re: Ampli de puissance à base de transistors mosfet

Message par rocknrach »

:merci:
Si y'a bien un truc que j'ai capté, c'est de ne pas faire joujou en mode ampèremètre. Mais il est toujours bon de le rappeler :repect:
Je ferais donc ça à l'occase, et si possible avant de l'allumer et non après l'avoir écouté des heures.
Sur les carad il s'en sortait plutôt bien, il faudrait que je réitère l'expérience avec le revox en variable, et en faisant toujours bien attention au volume. C'est dans cette configuration que David et moi les avions le mieux appréciées pour l'instant.
Avatar du membre
Clavette
Membre V.I.P
Messages : 6298
Enregistré le : jeu. 31 déc. 2009 02:53
Localisation : Mr Clean Condo

Re: Ampli de puissance à base de transistors mosfet

Message par Clavette »

rocknrach a écrit ::merci:
Si y'a bien un truc que j'ai capté, c'est de ne pas faire joujou en mode ampèremètre. Mais il est toujours bon de le rappeler :repect:
Je ferais donc ça à l'occase, et si possible avant de l'allumer et non après l'avoir écouté des heures.
Sur les carad il s'en sortait plutôt bien, il faudrait que je réitère l'expérience avec le revox en variable, et en faisant toujours bien attention au volume. C'est dans cette configuration que David et moi les avions le mieux appréciées pour l'instant.
Dans ce cas de figure je vois pas comment tu veux mesurer quoi que ce soit ! :)

Tu l'a essayer sur tes DM2?
Cedric
Avatar du membre
rocknrach
Membre éminent
Messages : 1852
Enregistré le : dim. 18 avr. 2010 00:57
Localisation : 33

Re: Ampli de puissance à base de transistors mosfet

Message par rocknrach »

D'accord, merci de la précision. Il va donc falloir faire ça l'appareil allumé? :stress:

Pas encore essayé sur les dm2, il faut dire qu'avec l'arrivée de tout ce matos c'est un peu le bazar dans un coin de l'appart, et comme je ménage ma copine j'y vais mollo sur les essais. Mais dans deux semaines elle repart en formation, je l'aime et elle me manquera profondément. Pour ne pas sombrer dans le spleen je me plongerais dans le pinaillage :-D
Avatar du membre
Clavette
Membre V.I.P
Messages : 6298
Enregistré le : jeu. 31 déc. 2009 02:53
Localisation : Mr Clean Condo

Re: Ampli de puissance à base de transistors mosfet

Message par Clavette »

rocknrach a écrit :D'accord, merci de la précision. Il va donc falloir faire ça l'appareil allumé? :stress:

Pas encore essayé sur les dm2, il faut dire qu'avec l'arrivée de tout ce matos c'est un peu le bazar dans un coin de l'appart, et comme je ménage ma copine j'y vais mollo sur les essais. Mais dans deux semaines elle repart en formation, je l'aime et elle me manquera profondément. Pour ne pas sombrer dans le spleen je me plongerais dans le pinaillage :-D
T'as l'air déçu de faire ca c'est vrai :mrgreen:
Il va donc falloir faire ça l'appareil allumé?
Si tu n'alimentes pas ton ampli, comment veux tu avoir une tension aux bornes de tes condos? Si tel était le cas cela signifierait que ton interrupteur sert juste de décoration.

N'ait pas peur, ils sont accessibles, pas de contorsion de pointes de touches à faire, et puis si tu y vas tranquille aucun risque ;)
Cedric
